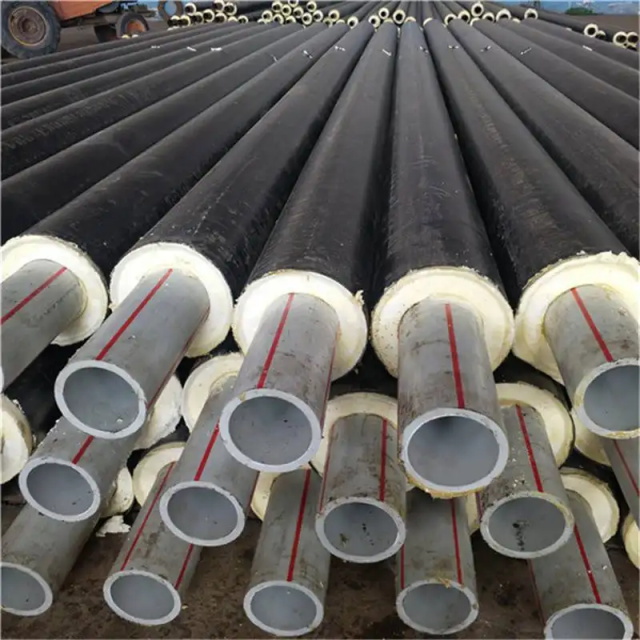

鋼套管直埋保溫管道構造選用單一絕熱材料層或多種絕熱材料的復合層(復合層內含空氣、隔熱輻射層等)，外護管選用鋼質外護管或玻璃纖維增強塑料外護管。1、工作鋼管 2、玻璃棉保溫層 3、鋼套管直埋保溫管道 4、防腐涂料 5、支架(翻轉或滾動)6、空氣。
鋼套管直埋保溫管道的內滾動外固定便是工作鋼管受熱膨脹時，鋼管運動，發生偏移，而保溫結構層與外套管成一總體結構，不產生運動。外固定即工作鋼管和外保護管同時固定，在每一段管道和補償器的兩邊，都要設2個很大的鋼筋混凝土支墩，才能保證管路的固定。不設導向支架。外固定由于須設鋼筋混凝土支墩，因此施工占地大、投資多、工期長，而且支墩也是直埋保溫管道的欠缺位置，該位置易產生"變形"，也易發生滲水現象，管路運作異常時，該位置也易發生事故。
鋼套管直埋保溫管道的內滾動內固定就是把工作鋼管通過一定的結構類型固定在外保護管上，充分利用外保護管的強度和剛度及其外保護管與土壤之間的摩擦力來讓內管固定，無需鋼筋混凝土結構固定，可節省鋼筋混凝土支墩。只有以鋼管做為外保護管才可能選用內固定方式。固定端有隔熱設備，以減少熱橋效應，同時外保護管應有充足的強度，以適應管路水平推力的需求。對"鋼套鋼"保溫結構，選用內固定結構具有一定的優勢。依據外護管的差異，可以分為鋼套鋼結構與鋼套鋼復合結構。
滑(滾)動導向支架方式一般都為"鋼套鋼"，由內而外分別為工作芯管、滑(滾)動導向支架、玻璃棉層、氣體隔熱板、鋼套管直埋保溫管道。因為運行中，芯管溫度類似為蒸汽的溫度，鋼套管直埋保溫管道溫度在40℃上下，二者較大的溫差造成二者的伸長量有較大的差別。假如里外鋼管為一體的話，便會產生很大的熱應力，增添了毀滅性。使用了滑(滾)動支架，就能使芯管在鋼套管直埋保溫管道內隨意滾動，基本規避了熱應力。并且，所以也使固定支架所承受的推力大大減小，節約材料的同時，也增大了安全性能。一樣，為了能進一步減少輻射散熱，所以在玻璃棉層以外增設鋁鉑反射層，或者直接選用含有鋁鉑反射層的玻璃棉管殼。如果把管腔內部抽成真空，即抽去玻璃棉層及空氣內的空氣，還能夠進一步的減小整個管路的傳熱系數及其縮小護管鋼管的直徑，節約了成本。這樣一來，整個芯管、管材及附件都被護管鋼管寬容在一個密閉的內腔內，成為一個有機的總體。
